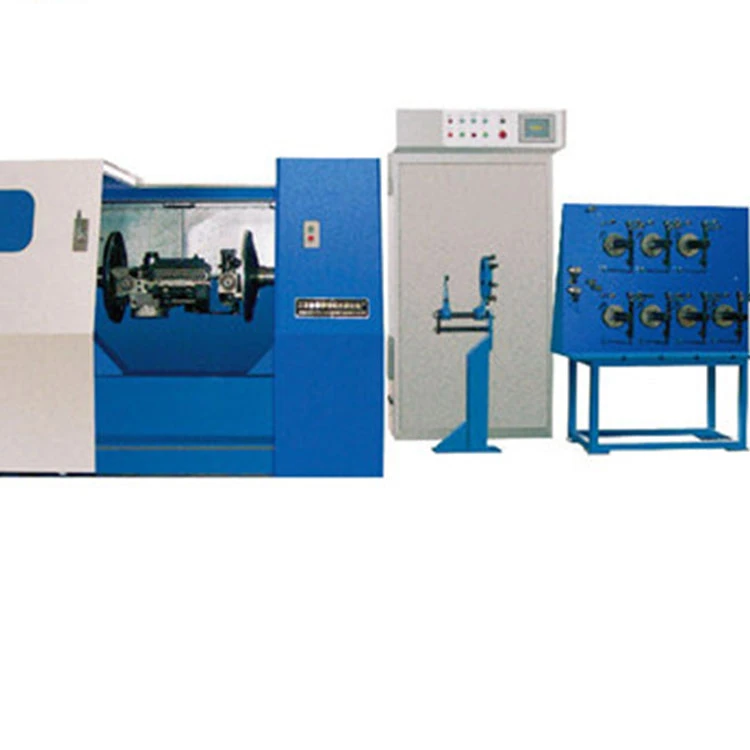

Double Twist Stranding Machine

Sarjanumero

Ostetun laitteen nimi

Kokonaismitat

Malli

Lukumäärä

Paino

1

Nopea putkikierrätys

Leveys 1000* korkeus 1300* pituus 6800

6/165

2200kg

Laitteen koostumus

1, laite koostuu keskuslinjasta, tynnyristä, muodostamisesta, vetovoimasta, sisäänvetämisestä, sähköisestä ohjausosasta;

Projekti

Sarjanumero

Laitteen rakenne

Laitteen toimintavaatimukset ja parametrit

Merkintä

Basso

Tämä

työ

voi

ja

ginseng

Numero

1

Langan halkaisija ennen kiertämistä (mm)

0.1 ~ 0.30

2

Halkaisija kierteen jälkeen (mm)

0.3 ~ 1.5

3

Kiertoalue (mm)

1 ~ 50

4

Laitteen nopeus (RPM)

Maksiminopeus 3000 RPM, työnopeus 2800 RPM, laitteen nopeuden säätö voidaan asettaa salasanalla (PLC-toimintojen ohjaus)

5

Laitteen toimintasuunta

Laitteeseen päin oleva johto on oikealla puolella

6

Järjestelmän kiertosuunta

S/Z

7

Putken kierteitystila

Pujotus

8

Teräslangan lujuusluokka (Mpa)

600 ~ 2800

9

Pysäytä, kun ennalta suunniteltu mittarin pituus on saavutettu

Mittausmittari ottaa PLC:n automaattisen pysäytyksen mittausmittariin, mittarin tarkkuus Vähemmän tai yhtä suuri kuin 1,5 prosenttia.

10

Laitteen tulee pysähtyä automaattisesti, kun katkoviiva havaitaan sylinterin rungon ja puristusmuotin alueella

Laitteessa on irrotuspysäytyshälytyslaite.

11

LED-valaistus on asennettu turvakannen sisään

Iskunkestäviä lamppuja ja lyhtyjä varten on suojattava pinta, jotta vältetään muiden esineiden ja teräslangan törmäys

12

kilpi

Jokainen I-pyörä vastaa havaintoikkunaa. Näkyvä ikkuna on valmistettu karkaistusta lasista ja turvakansi avautuu joustavasti ylös ja alas saumattomalla teräsputkella. Kone voidaan pysäyttää välittömästi, jos se avataan Alle tai yhtä suuri kuin 150 mm. Kun turvakansi on auki eikä lukittu, lavaa voidaan vain siirtää, mutta sitä ei voida käynnistää normaalisti. Maksimimelu on 82 dB testattu 1000 mm:n etäisyydellä suojakuoresta

Aseta keskivaijeri paikalleen

Ruokintatyyppi

ei pyöri

I-pyörännostinjärjestelmä

On olemassa akselityyppiä, laakerituki mekaanista jatkuvaa jännityslinjaa.

Vaimennusjärjestelmä

Käytä erityistä kulutusta kestävää köysijousiruuvisäätöä

Irrotettavan I-pyörän halkaisijaalue (mm)

165 (Pyytäjän I-pyörävaatimusten mukaan)

Sylinterin sisällä työpyörä asettaa linjan

13

I-pyörännostinjärjestelmä

On olemassa akselityyppiä, laakerituki mekaaninen jatkuva jännityspurkaus, jännityksen vaihtelu on alle 1N, jännitysalue 1 ~ 15N.

14

Vaimennusjärjestelmä

Käytä erityistä kulutusta kestävää köysijousiruuvisäätöä

15

Irrotettavan I-pyörän halkaisijaalue (mm)

165 (Pyytäjän I-pyörävaatimusten mukaan)

Sylinterin osa

16

I-pyörien lukumäärä kussakin sylinterissä

6 *1 osa =6

17

Sylinterin lankajärjestelmän tyyppi

Asenna ohjauspyörä jokaiseen mutkaan linjan ohittamiseksi ja varmista, että teräslanka ei luista linjaa asetettaessa.

18

Volframikarbidisuuttimen sisähalkaisija ulkojohtimien reititystä varten

Kierresuutin on valmistettu kovasta YG8-seoksesta, jonka sisähalkaisija on 5 mm. Se kiinnitetään ruuvikiinnityksellä ja liimalla luotettavan kiinnityksen varmistamiseksi.

19

Johdon ulostulo Lankahyllyn kulma

Suurin kulma kukkalevyn keskellä olevasta lankasuuttimesta piipun seinämässä olevaan lankasuuttimeen saa olla enintään 30 astetta. Kahden katkoviivan suurin kulma ensimmäisen piipun langan ulostuloaukosta viimeisen piipun langan sisääntuloon ei saa ylittää 25 astetta. Toisen piipun langan ulostulon suuttimesta jakolevyn langan ulostuloaukkoon ulottuvien katkoviivojen suurin kulma ei saa ylittää 25 astetta. Poistoaukkoon tai taivutukseen tulee asentaa erityinen metalliseossuulake, jotta teräslanka ei pääse luistamaan seosmuotti.

20

Sylinterin tukilaakeri

Suuri laakeri

Merkki NSK

21

Sylinterituen suuri laakerien voitelu

Rasvavoideltu, jokainen laakeri on asennettu laakerin istukkaan, käyttölämpötila Alle tai yhtä suuri kuin 75 astetta

22

Laakerin istuimen rakenne

Pallorauta. (QT - 400)

23

Seinän paksuus (mm)

Vähintään 9 mm

24

Sylinterijärjestelmän dynaaminen järjestelmä

Pysäytys ja hätäpysäytys erotetaan toisistaan. Normaali pysähtyminen tulee pysäyttää hidastuksen jälkeen, mikä voidaan saavuttaa energiankulutuksella jarruttamalla ja muilla tavoilla. Normaali pysäytysjarrutusaika on alle 20 sekuntia, ja hätäpysäytys tulee suorittaa 10 sekunnissa. Jarrupalat on helppo vaihtaa kulumisen jälkeen.

25

Lankahyllyn runko I-pyörän lukko

Lankahyllyn runko on varustettu akselilaakerilla, joka tukee pystysuoraa jatkuvaa jännitysasettelua, ja automaattisella säädöllä, jolla varmistetaan, että jokainen teräslanka ja lanka asetetaan tasaisesti. Vaimennuskireysruuvin säätö oikeakätiseen käyttöön.Jokainen vaijerihylly voi täyttää ø 165 I-pyörän tuotantotarpeet.

26

I pyöränlaakeritila

Vaakasuuntainen tukijohdotus

27

I pyörän vaimennus lankahyllyssä

Langan kireyslaitteen automaattinen säätö, varmista, että jokainen teräslanka on yhtenäinen linja. I pyörä linjalla, vaimennushihna asennettuna jousi, vaimennuskiristysruuvin säätö oikeakätiseen käyttöön.

28

Rikkinäisen linjan tunnistuslaite

Katkoviivahälytys, PLC-ohjelman ohjaus.

29

Rinnakkaissylinterirakenne

Tynnyrin runko on ulkoinen kierrelinja, varmista, että teräslanka tynnyrin rungon ulostuloaukosta puristusmuotin sulkevaan suuhun on tasainen eikä poikittaistaivutusilmiötä ole ja että suurin taittokulma tynnyrin ulostuloaukon välillä on tynnyrin runko ja lankalevyn ulostuloaukko eivät saa ylittää 25 astetta.

30

Isäntätukikohta

Poikkileikkaus teräs plus teräs plus betoni

31

Karan käyttölaatikko

Karaton käyttö

Into
Muoto
alueella
Verkkotunnus

32

Lankahyllyn reikäjako

6 reiän sarja. Jokaisen lankahyllysarjan kierresuutin on valmistettu kovaseoksisesta YG6X-materiaalista, kierresuuttimen sisähalkaisija on 5 mm ja liiman kiinnitysmenetelmää käytetään luotettavan kiinnityksen varmistamiseksi.

33

Esimuodonmuutoslaite

Bajonettiasennus on varattu ja räätälöity tuoterakenteen spesifikaatioiden mukaan

34

Puristusmuotin sulkemiskulma

25 astetta tai vähemmän

35

Puristuslinjan muotinpitimen rakenne

Painejousi säätää painetta

36

Puristusmuotin koko

60*40*(20 plus 20) PITUUS * leveys * korkeus (korkeus: koko 40 kahden osan sulkemisen jälkeen)

Voidaan mukauttaa

37

Muottipohjainen mobiili

Linjapuristussuulakkeen rungossa on lohenpyrstöurainen ohjauskisko säätää ja liikkua joustavasti

38

Muodonmuuttajan jälkeen

Mukauta tuotteen rakennemäärittelyjen mukaan

Holding
johtaa
pyörä

39

veto

Sähköohjauksen synkronointi

40

Vetopyörän halkaisija mm

159 * 2 ￠

41

Vetopyörän ura/tasotyyppi

U ura

42

Vetopyörän tukijärjestelmä

Laakerin tuki

43

Rakojen lukumäärä / raon halkaisija

Artikla 8-9 / R3mm

44

Aukon kovuus

Vetopyörän materiaali GCr15, kovuus Suurempi tai yhtä suuri kuin HRC58-60o

45

Kierreetäisyyden muunnoksen toteuttaminen

PLC portaattomasti säädettävä nopeus

46

Mittarin laite

Vetopyörän toinen pää on lähellä kytkinmittaria

47

Elektroninen mittari mittari

PLC elektroninen mittari, näyttö näytöllä

48

Aja tapa

Yksittäiset aktiiviset ja kaksinkertaiset vetopyörät

Suljettu
rivi
linja

49

Nauhakaapeli

Servomoottorin ohjaus

50

Rivien liikkumistila

Palloruuvijohto, PLC-ohjauksen suunnanvaihto

51

Pysty/vaakasuora säätöpyörä

Rullassa on R-ura, laakeriteräs

52

Suljetun linjan tuki

Vastaanottava i-wheel käyttää mekaanista pneumaattista ylätyyppiä

53

Vastaanottojännite

Ripusta keinutangon jatkuvan jännityksen sisäänvetoköysi.

54

Vastaanottavan I-pyörän halkaisija (mm)

Asiakkaan tarjoama

Ajaa
dynaaminen
Osasto
järjestelmä
/
sähköä
ohjata

55

tarttuminen

Ei ole

56

Isäntä kuljettaja

Moottori saa sylinterin pyörimään

57

Päämoottori

Taajuusmuuttuva moottori (5,5 kW)

58

veto

Servo moottori

59

Vastaanottomoottori

Taajuusmuunnosmoottori

60

Päämoottorin kierrosluvun säätö

Invertteri

61

Koneen täydellinen sähköohjaus

PLC-ohjelman ohjaus

62

näyttö

Kosketusnäyttö
