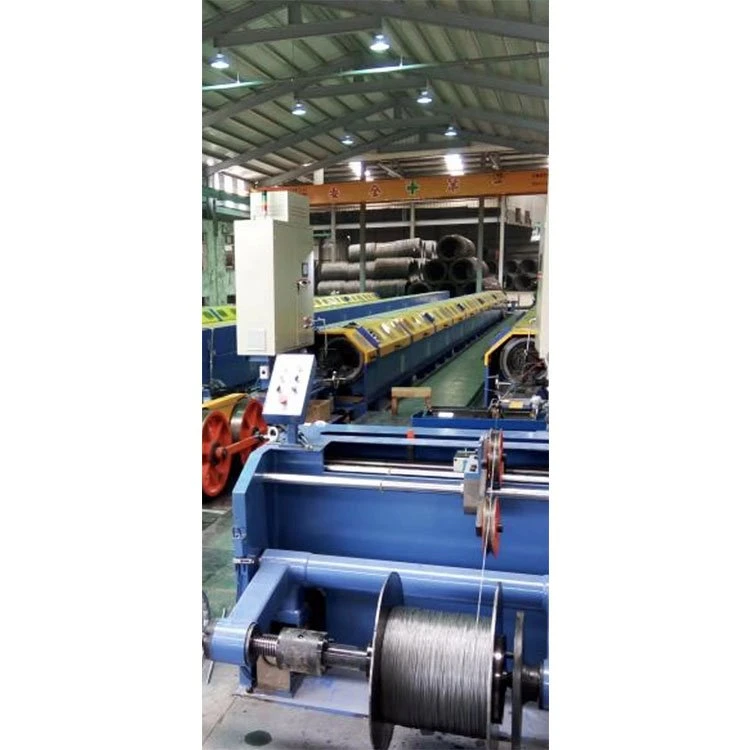

250/6 vaakasuora putken säikekone

Sarjanumero

Ostettujen laitteiden nimi

Kokonaismitat

Malli

Lukumäärä

Paino

1

Nopea putkenkiertäjä

Leveys 1000* korkeus 1300* pituus 8800

6/250

3200kg

Laitteiden koostumus

1, laite koostuu Keskilinjasta, tynnyristä, muodostuksesta, pidosta, sisäänvedettävästä linjasta, sähköisestä ohjausosasta;

Projekti

Sarjanumero

Laitteiden rakenne

Laitteen toimintavaatimukset ja parametrit

muistiinpano

Perusta tämä työ voi ja ginseng Numero

1

Langan halkaisija ennen kiertämistä (mm)

0,8 ~ 1,8

2

Halkaisija kierteen jälkeen (mm)

2.5 ~ 4

3

Kierrealue (mm)

1-80

4

Laitteiden nopeus (R.P.M.)

Suurin nopeus 2000 RPM, työnopeus 1800 RPM, laitteen nopeuden säätö voidaan asettaa salasanaksi (PLC-toiminnon ohjaus)

5

Laitteiden käyttösuunta

Laitetta vasten johto on oikealla puolella

6

Järjestelmän kierresuunta

S/Z

7

Putken kierteitystila

Kierteitys

8

Teräslangan lujuusluokka (Mpa)

600 ~ 2800

9

Pysäytä, kun ennalta suunniteltu metrin pituus on saavutettu

Mittausmittari käyttää PLC: n automaattista pysäytystä mittausmittariin, mittarin tarkkuus ≤ 1,5%.

10

Laitteen tulisi pysähtyä automaattisesti, kun katkennut viiva havaitaan sylinterin rungon ja puristusmuotin alueella

Laitteessa on katkaisupysäytyshälytyslaite.

11

LED-valaistus asennetaan turvakannen sisään

Iskunkestäville lampuille ja lyhdyille on oltava pinnalla turvasuoja, jotta vältetään muiden esineiden ja teräslangan törmäys

12

kilpi

Jokainen I-pyörä vastaa havaintoikkunaa. Näkyvä ikkuna on valmistettu karkaistusta lasista, ja turvakansi avataan joustavasti ylös ja alas saumattomalla teräsputkella. Kone voidaan pysäyttää välittömästi, jos se avataan ≤150 mm. Kun turvakansi on auki eikä lukittu, alustaa voidaan siirtää vain, mutta sitä ei voi käynnistää normaalisti. Suurin melu on 82 dB testattu 1000 mm: n etäisyydellä suojakannesta

Aseta keskijohto

Syötön tyyppi

ei-pyörivä

I pyörän tunkkijärjestelmä

On akselityyppiä, laakeri tukee mekaanista vakiojännityslinjaa.

Vaimennusjärjestelmä

Käytä erityistä kulutusta kestävää köysijousiruuvin säätöä

Vapauttavan I-pyörän halkaisija-alue (mm)

250 (kysyjän I-pyörävaatimusten mukaisesti)

Sylinterin sisällä työpyörä asettaa linjan

13

I pyörän tunkkijärjestelmä

On akselityyppiä, laakeri tukee mekaanista jatkuvaa kireyspuristusta, jännitysvaihtelu on alle 3N, kiristysalue 30 ~ 80N.

14

Vaimennusjärjestelmä

Käytä erityistä kulutusta kestävää köysijousiruuvin säätöä

15

Vapauttavan I-pyörän halkaisija-alue (mm)

250 (kysyjän I-pyörävaatimusten mukaisesti)

Sylinterin osa

16

I-pyörien lukumäärä kussakin sylinterissä

6 *1 osa =6

17

Sylinterin lankajärjestelmän tyyppi

Asenna ohjauspyörä jokaiseen mutkaan linjan ohittamiseksi ja varmista, että teräslanka ei luista linjaa asetettaessa.

18

Volframikarbidisuuttimen sisähalkaisija ulkolangan reititystä varten

Kierteityssuutin on valmistettu kovaseoksesta YG8-materiaalista, jonka sisähalkaisija on 8 mm. Se kiinnitetään ruuvinkiristyksellä ja liimalla luotettavan kiinnityksen varmistamiseksi.

19

Langan ulostulo Lankalokeron kulma

Suurin kulma kukkalevyn keskellä olevasta lankasuuttimesta tynnyrin seinämän lankasuuttimeen saa olla enintään 30°. Kahden katkenneen viivan suurin kulma ensimmäisen tynnyrin langan ulostulosta viimeisen piipun langan sisääntuloon saa olla enintään 25°. Toisen piipun johtimen ulostulosuuttimesta katkenneiden viivojen suurin kulma jakolevyn langan ulostuloon saa olla enintään 25°. Erityinen seosmuotti tulee asentaa poistoaukkoon tai taivutukseen, jotta teräslanka ei luista seosmuotista.

20

Sylinterin tukilaakeri

Suuri laakeri

Tuotemerkki NSK

21

Sylinteri tukee suuren laakerin voitelua

Rasva voideltu, jokainen laakeri on asennettu laakerin istuimelle, käyttölämpötila ≤75 °C

22

Laakeri istuimen rakenne

Sitkeä rauta. (QT - 400)

23

Seinämän paksuus (mm)

Vähintään 12 mm

24

Sylinterijärjestelmän dynaaminen järjestelmä

Pysäytys ja hätäpysäytys erotetaan toisistaan. Normaali pysäytys on lopetettava hidastuksen jälkeen, mikä voidaan saavuttaa energiankulutuksen jarrutuksella ja muilla menetelmillä. Normaali pysäytysjarrutusaika on alle 20 sekuntia, ja hätäpysäytys on suoritettava 10 sekunnin kuluessa. Jarrupalat on helppo vaihtaa kulumisen jälkeen.

25

Vaijeritelokeron runko I-pyörän lukko

Lankalokeron runko on varustettu akselilaakerilla, joka tukee pystysuoraa vakiojännityksen asettamista, ja automaattisella säätölaitteella, joka asettaa kiristyslaitteen sen varmistamiseksi, että jokainen teräslanka ja -säie asettuvat tasaisesti. Vaimennusjännitysruuvin säätö oikean käden käyttöä varten. Jokainen vaijerilokero täyttää ø 250 I-pyörän tuotantotarpeet.

26

I pyöränlaakerin tila

Vaakasuora tukijohdotus

27

I pyörän vaimennus vaijerilokerossa

Varmista langan kiristyslaitteen automaattinen säätö, että jokainen teräslanka, säike, säikeinen tasainen linja. Pyöräilen linjalla, vaimennushihna asensi jousen, vaimentaen kiristysruuvin säätöä oikean käden toimintaan.

28

Katkoviivan tunnistuslaite

Taukolinjan hälytys, PLC-ohjelman ohjaus.

29

Rinnakkainen sylinterin rakenne

Tynnyrin runko on ulkoinen kierteityslinja, varmista, että teräslanka tynnyrin rungon ulostulosta puristusmuottimen sulkeutuvaan suuhun on tasainen eikä poikittaista taivutusilmiötä ole, ja suurin taittokulma tynnyrin rungon ulostulon suun ja lankalevyn ulostulon suun välillä saa olla enintään 25°.

30

Isäntäpohja

Osa teräs + teräs + betoni

31

Karan käyttölaatikko

Spindless-asema

Muodon alueelle
Verkkotunnus

32

Vaijerilokeron reikien jakelu

6 reiän sarja. Jokainen lankaputkisarja on valmistettu kovametalliseoksesta YG6X-materiaalista, jonka sisähalkaisija on 8 mm ja kiinnitetty liimalla luotettavan kiinnityksen varmistamiseksi.

33

Pre-muodonmuutoslaite

Bajonetin asennus on varattu ja räätälöity tuoterakenteen eritelmien mukaan

34

Puristusmuotin sulkeutumiskulma

25 ° tai vähemmän

35

Puristuslinjan pidikkeen rakenne

Painejousi säätää painetta

36

Muotin koon painaminen

100*50*(25+25) L * W * H (korkeus: koko 50, kun kaksi kappaletta on suljettu)

Voidaan räätälöidä

37

Muottipohjan liikkuva

Linjan puristusrunko käyttää lohenpyrstöuran ohjauskiskoa säätääkseen ja liikkuakseen joustavasti

38

Deformerin jälkeen

Mukauta tuoterakenteen määritysten mukaan

Lyijypyörän pitäminen

39

veto

Sähköisen ohjauksen synkronointi

40

Vetopyörän halkaisija mm

460 * 2 ¢

41

Vetopyörän tyyppinen ura/tasotyyppi

U ura

42

Vetopyörän tukijärjestelmä

Laakerin tuki

43

Lähtö- ja saapumisaikojen lukumäärä/ aukon halkaisija

8-9 artikla / R3mm

44

Kolikkopelin kovuus

Vetopyörän materiaali GCr15, kovuus ≥HRC58-60o

45

Kierreetäisyyden muutoksen toteuttaminen

PLC: n äärettömän muuttuva nopeus

46

Mittarin laite

Vetopyörän toinen pää on lähellä kytkinmittaria

47

Elektroninen mittarin mittarilaite

PLC elektroninen mittari, näyttö näytöllä

48

Aja tielle

Yksittäiset aktiiviset ja kaksinkertaiset vetopyörät

Suljettu riviviiva

49

Nauhan kaapeli

Servomoottorin ohjaus

50

Rivinsiirtotila

Kuularuuvilinja, PLC-ohjauksen peruutus

51

Pysty-/vaakasuuntainen säätöpyörä

Telassa on R-ura, laakeriteräs

52

Suljetun linjan tuki

I-pyörän vastaanottaminen ottaa käyttöön mekaanisen pneumaattisen ylätyypin

53

Take-up-jännitys

Magneettinen jauhekytkin jatkuva jännitys vetäytyy sisään.

54

Vastaanottavan I-pyörän kokohalkaisija (mm)

Asiakas toimittaa

Aja dynaamisesti
Järjestelmän / sähkön ohjauksen osasto

55

Tartuttaminen

Ei ole

56

Isäntäkuljettaja

Moottori ajaa sylinteriä pyörimään

57

Päämoottori

Säädettävätaajuinen moottori (11 kW)

58

veto

Taajuusmuunnosmoottori

59

Käyttöönottomoottori

Taajuusmuunnosmoottori

60

Päämoottorin kierrosluvun säätö

Invertteri

61

Täydellinen koneen sähköinen ohjaus

PLC-ohjelman ohjaus

62

näyttö

Kosketusnäyttö
